☛产品介绍

本系统利用高灵敏度电流传感器，不失真的采集铁芯对地的泄漏电流信号，通过对电流信号的运算和处理，剔除杂波干扰信号，得到实际接地泄漏电流信息。最终利用状态监测系统分析、判断、预测铁芯绝缘的健康状况。

☛安装要求

采用1个穿心式纳磁芯片CT，安装于铁心接地线上，铁心接地线应保持连续一致的通流能力，不应过度延长。穿心式CT应紧固于适当位置，符合防锈、美观和不影响变压器运行维护的要求。

☛技术要求

测量范围0.5mA至10mA，测量不确定度不大于2.5%。最小监测周期应不大于1min，每10min向主IED报送测量结果一次，具有谐波分析。监测周期可调。采用掉电非易失存储技术至少存储一年以上的监测数据（存储间隔策略自定），必要时可通过站控层网路经由主IED调用历史监测数据。

☛功能介绍

■ 实时监测变压器铁芯的接地泄漏电流、系统的安装不改变原有电力设备的接线、接地模式，监测系统和电气系统只有磁的联系，没有电的联系。不会对一次系统造成任何干扰和影响；

■ 充分考虑了现场的恶劣电磁环境，采取全面的抑止措施：包括多重滤波技术；完善的外壳及电缆的屏蔽措施；系统的单点接地等方式，使得系统的EMC特性大大增强；

■ 传感器磁芯使用新型磁性材料，性能优异，利用该合金材料制作的磁芯性能优异，它的两项主要指标，电流传输比和相移的变化均小于万分之五。而且稳定性好，长时间运行后，其磁化曲线和软磁特性不会产生改变；

■ 自动跟踪变压器铁芯/夹件的泄漏电流变化并分析其趋势；

■ 越限报警功能。

☛产品特点

■ 本装置可测量最小电流值为0.5mA,最大电流值为10A,并可追踪显示最大电流值及最大电流出现的 时间，便于用户实时掌握变压器的工作状态。

■ 安装时无需断开被测变压器铁芯/夹件的接地引下线。接地引下线单匝从变压器铁芯/夹件接地 电流监测仪的上方孔中穿过，不破坏被测量变压器铁芯/夹件原有接线方式，对运行中的变压器不 会造成任何安全隐患，具有防外界电磁场干扰，测量精度高，数值准确，体积小、重量轻，易于安 装等优点。

■ 釆用高精度数字式釆集芯片，监测精度高。电路元器件全部釆用工业标准级，工作温度范围广，可适于多种复杂工作环境。

■ 壳体釆用304不锈钢材质制作，防护等级IP65，可长期工作于户外。

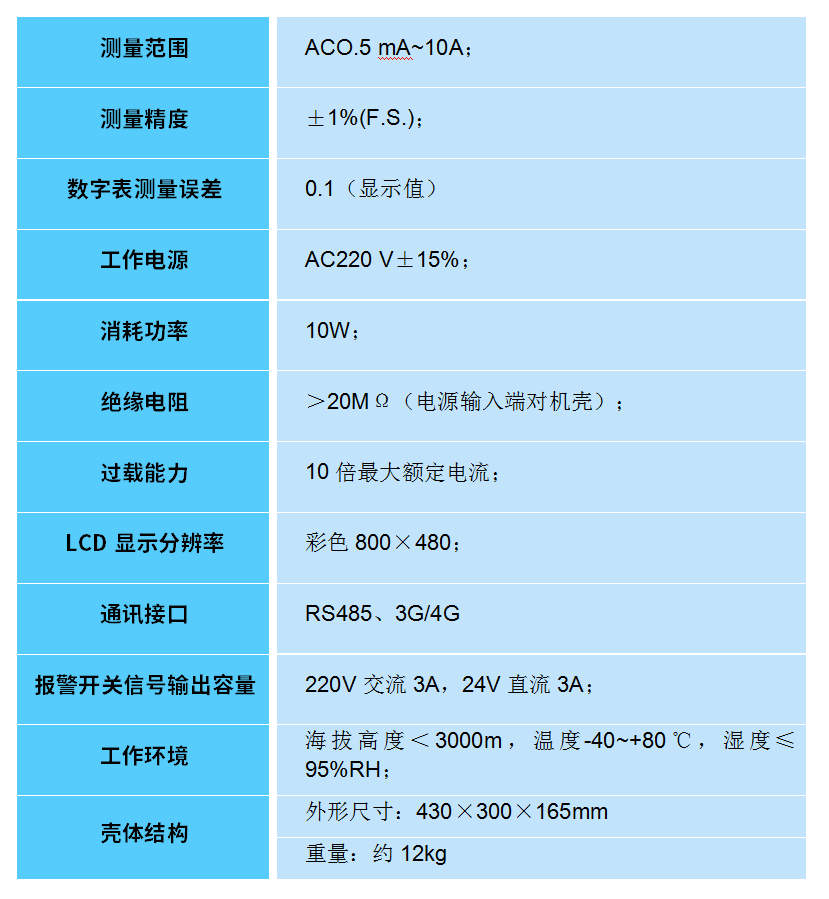

☛技术参数及使用环境

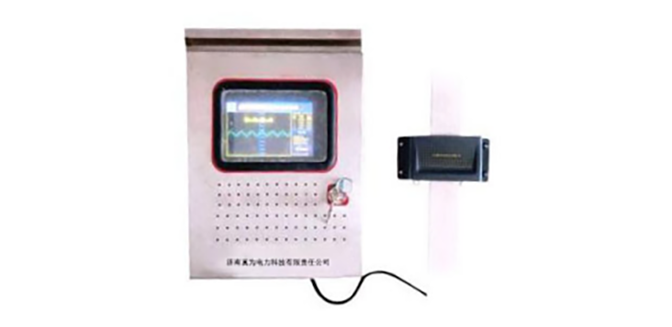

☛产品图片
