☛产品介绍

 风冷控制系统需通过微机智能数字式变压器冷却控制装置实现，装置需采用满足国家电磁兼容标准要求的金属屏蔽机箱，背插式分板设计。

☛产品特点

■ 电源自动切换系统：实现供电电源的自动切换，实时监测电源工作状态。工作电源故障，及时切除故障电源，投入备用电源，为减少冲击，投入备用电源前，切除所有电机。如果双路电源故障，及时切除所有冷却电机，同时发冷却消失告警信号；

■ 与主变工作装态联锁：引入主变各侧开关工作状态，当主变各侧开关断开后，自动关闭冷却系统，当开关投入后，自动启动冷却系统，同时根据变压器实际负载状况，决定投入工作冷却系统数量，达到节能目的；

■ 在满足变压器主绝缘及铁芯温度控制要求的情况下，实现冷却装置的节能运行。支持常规冷却装置或变速式冷却装置；

■ 实时采样主变工作温度，实现温度的精确在线控制，改变原来温度继电器接点的简单控制方式；

■ 温度裕度控制：因为实时采样变压器工作温度，可以实现类似保护返回系数的裕度控制，防止出现频繁投切现象，达到节能及延长电机使用寿命目的；

■ 保护功能：风冷全停跳主变各侧开关；风机工作电源三段过流保护，过负荷报警，低电压保护，断线告警；各电机过流保护，过负荷告警，过热保护等；

■ 最多可控制16路电机的投切，可自动按轮次投入相应电机，减少冲击电流，改善油流带电现象；

■ 统计各电机工作时间：统计各电机累积运行时间，投入累积运行时间短的电机，切除累积运行时间长的电机，延长电机使用寿命；

■ 温湿度控制：防止电机机械部分受潮腐蚀；

■ 控制柜带照明、温湿度控制，如果需要还可以选择安装空调设备，保证控制柜在户外工作环境下的正常工作；

■ 系统提供光纤以太网等数字接口，以标准IEC 60870-5-103规约与常规变电站上位机系统交换信息，保留常规RS485以IEC103规约上传信息。

☛工作原理

■ 系统全面满足数字化变电站通讯IEC 61850的要求，冷却装置控制IED采集和反馈各组冷却装置的运行和控制状态，冷却装置控制IED应同时支持站控层的控制命令。

■ 当冷却系统发生故障切除全部冷却器时，在额定负载下允许运行20min。当油面温度尚未达到75℃时，允许上升到75℃，但切除冷却器后的最长运行时间不得超过1小时。

■ 冷却系统采用微机智能风冷控制箱，随变压器成套供货，控制箱为户外式，防护等级不低于IP55。在-40℃ ~ +55℃都能正常的工作。该控制箱（包括本体二次端子箱，设计供货接口以控制箱出线端子排为界）随变压器一起供货。通风总控制箱内的二次原件及接线端子，具有防止潮湿和腐蚀的措施，二次电缆选用阻燃耐油电缆。端子排为阻燃型，并能接4mm²的控制电缆，两路电源进线的电力电缆采用相互独立的大电流接线柱。

■ 冷却系统电动机的电源电压采用交流~380V，控制电源电压为DC 220V。

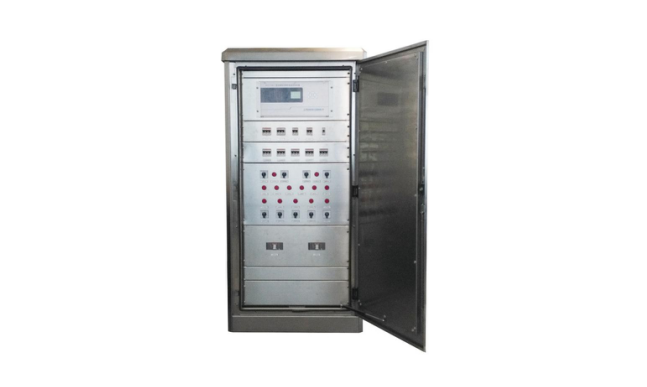

☛产品图片

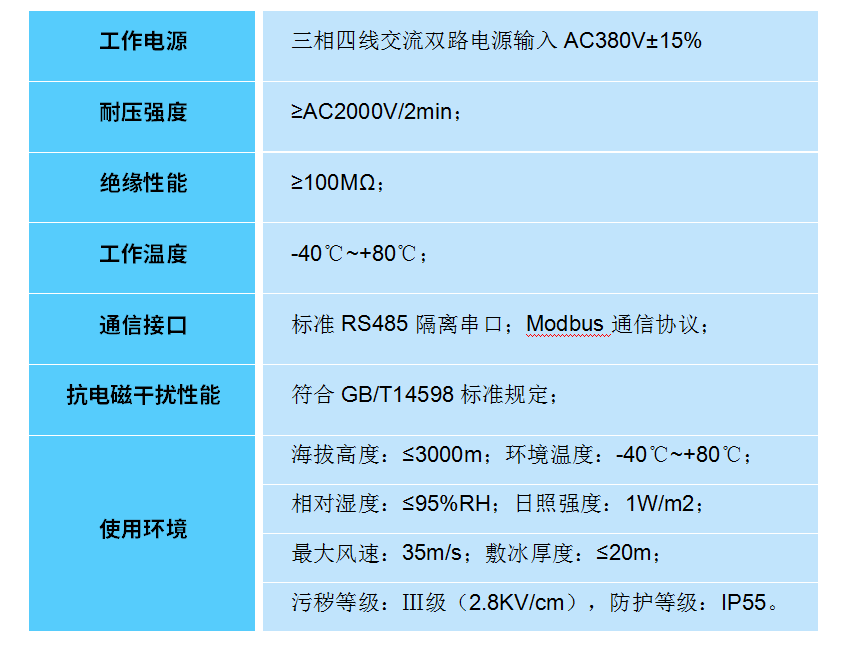

☛技术参数及使用环境
