☛产品介绍

电缆局部放电是指发生在电极之间但并未贯穿电极的放电，这些微弱的放电产生累积效应，会使绝缘的介电性能逐渐劣化、缺陷放大，最后导致整个绝缘击穿，此外，大多数机械破坏也会导致局部放电的产生。电缆局放是衡量电缆接头和终端接地线上局部放电的监测装置，实现接头、终端和电缆的在线局放监测功能。

电缆局放监测单元通过在电缆接头接地线上安装局部放电检测设备，实时检测电缆内部发生的局部放电信号，有效地去除干扰信号。局部放电信号通过光缆传输到变电站监控中心，并通过分析系统对局部放电的类型和局部放电水平进行分析判断，评估局部放电的影响，判断设备绝缘状态，并给出相应设备维护维修指导方案。

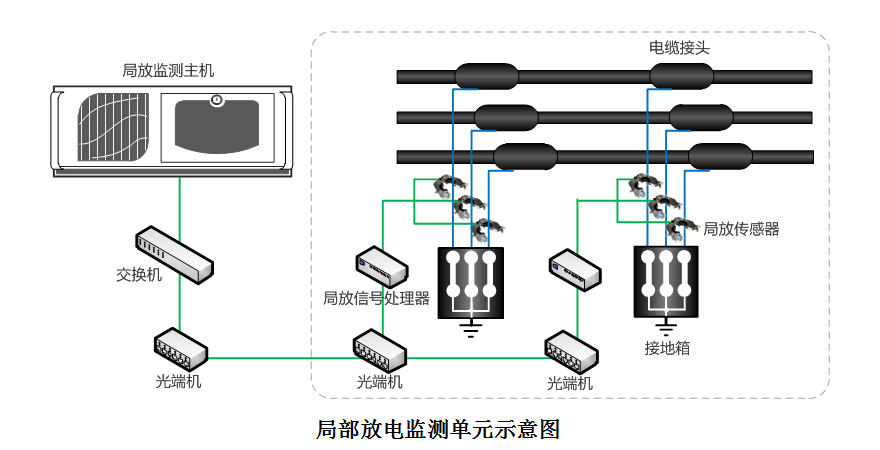

☛产品组成

电缆局放监测单元主要由局放传感器、局放信号处理器和局放监测主机构成。

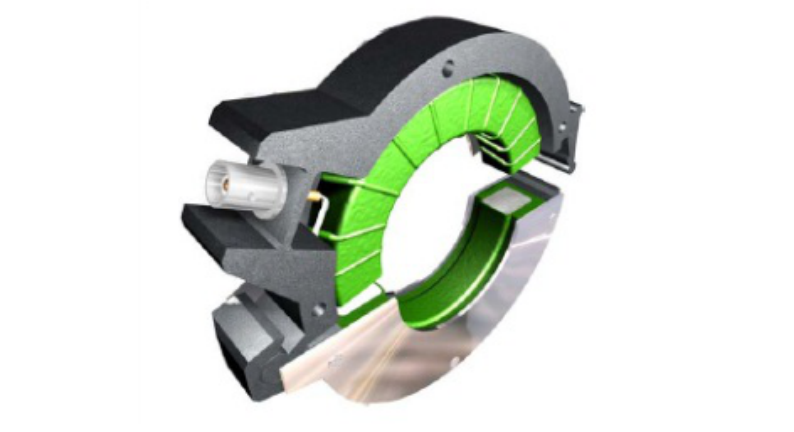

■ 局放传感器：安装在电缆接头接地线上，实时感应电缆局部放电信号，通过BNC接口输出至局放信号处理器。

■ 局放信号处理器：局放信号处理器是前端高速宽带采样及信号传输单元，安装在现场监测点，可监测电缆左右各1km范围内的局放信号。

■ 局放监测主机：安装在变电站监控室内，后台安装有上位局放信号监测软件，通过光纤网络连接前端PD检测设备，接收各PD传感器的检测信号。对接收到的监测数据进行分析处理，评估电缆的缺陷状态，如有任何局放指标超标，立即输出报警。

☛产品特点

■ 采用高频信号检测与分析技术，对高压电缆线路进行分布式在线检测，实时发现电缆中的局部放电信号。

■ 对局部放电脉冲的波形特征进行分析，识别局部放电的类型去除噪音信号，如电晕放电、表面放电、内部放电或噪音信号。

■ 在线实时采集高频局部放电信号的波形图、振幅和时间信息。

■ 能有效地去除噪音信号，即使噪音信号和局放信号在相同相位且幅值大于局部放电信号时，也能成功识别局放信号。

■ 对局放信号进行自动分类。根据局放信号的特征值对其进行图形显示，同一局放源发出的局部放电信号的特征值十分相近，在特征图中会聚集成一簇，从而实现局部放电信号的分类。

■ 识别局部放电的类型，以概率的方式指示个局放信号属于某种局部放电类型（电晕放电、表面放电、内部放电、噪音信号等）的可能性。

■ 自动生成检测报告，报告内容包括受检设备信息、采集到的局部放电信号波形、分类与分析结果等信息。

■ 系统配置有内容丰富的局部放电信号数据库和局部放电信号专家分析系统，对检测到的局放信号进行自动分析、判断和识别。

■ 系统有较高的缺陷识别准确率。

■ 系统的采样频带在高频波段，具有较强的现场抗干扰能力强。

■ 根据现场检测需要，可以采用滤波设备对检测信号进行滤波处理，以便重点检测某一频率范围的信号。

■ 具有智能报警功能，检测到局放信号时及时发出报警信号。

■ 检测数据可以长期保存，并可将现场检测数据带回实验室分析，以便对比分析设备的绝缘状态，为状态检修提供依据。

■ 局放信号采集和分析系统的运行环境为Windows操作系统，窗口式工作界面。

■ 系统应采用模块式结构，具备较强的扩展功能，可以根据电力公司的需求对系统进行扩容。

■ 系统应方便地在现场进行带电安装和拆卸，不影响电力设备的运行。

■ 系统的前端检测单元与操作员及其电脑间应采用光电隔离措施，确保电力设备和工作人员的安全。

■ 具有远程监控功能。

■ 检测设备具有以太网接口，支持TCP/IP网络协议，检测数据可以通过以太网进行传输。

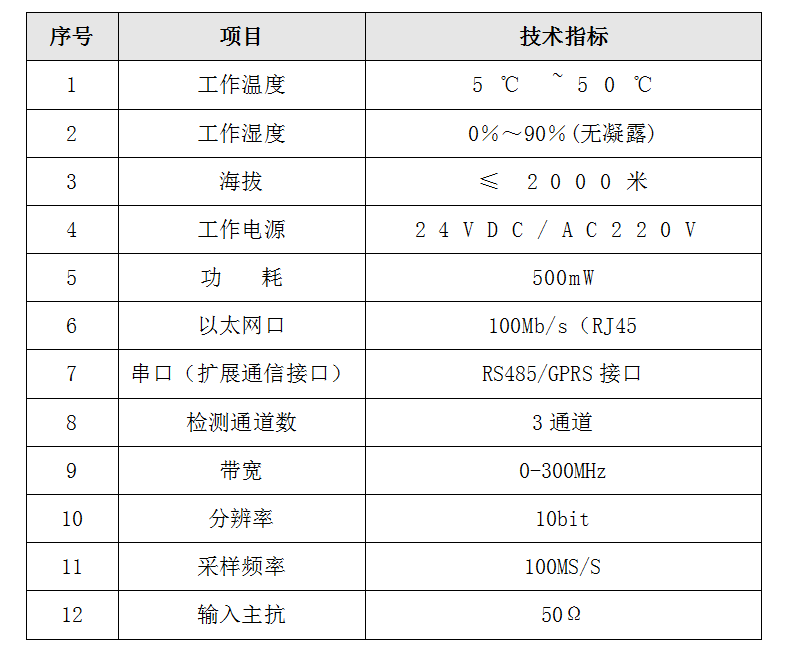

☛技术参数及使用环境

☛产品图片
