☛系统组成

系统由前端监测装置与综合监测单元两部分组成，含超高频天线传感器、滤波放大模块、数字釆集比较模块、高性能工业控制计算机、高频电缆、机械附件以及专业分析软件等。

■ 监测主机：完成系统绝大部分控制、协调、显示、输出等功能，釆用TFT真彩工业级显示屏，图形化界面设计，操作更加方便，多 种外形设计，适合现场安装。

■ 分析模块：内置SF6传感器，氧气传感器，温湿度传感器,完成所有的检测功能。

■ 取样模块：长寿命取样泵，进口电磁阀组，完成多路样气取样工作。

■ 风机控制器：内置独立CPU,支持多种工作模式，自动完成风机控制工作。有开关型输出和脉冲型控制输出两种, 适合不同类型风机控制。

■其他配件：LED显示屏、可选配件等

☛适用范围

NYD-GJF局放在线监测系统釆用超高频（UHF）在线监测技术，用于监测并分析GIS封闭组合电器、变压器设备内部局部放电电磁波信号，进而监测并评估GIS设备、变压器的运行状态，有效避免髙压设备的突发性事故。

产品支持电力行业通信标准DL/T 667-1999(IEC 60870-5-103)和变电站通信网络和系统DL/T 860(IEC 61850)。

☛主要特点

■ 超高频信号釆集及数字化处理

釆用内置或外置超高频无线传感器，具有体积小，频带宽等优点。监测单元能够将釆集的超高频信号就地数字化。

■ 先进的模式识别技术

具有以分形特征、矩特征等构成的先进的 局部放电灰度图像识别系统。

■ 灵活的通讯接口方式

提供RS-485、以太网、光纤等通信接口, 全面支持IEC 61850通讯规约。

■ 高可靠性

系统结构釆用分布式结构，现场采集系统, 避免现场干扰。

特殊机箱机构和特殊的屏蔽措施，通过了 国家级电磁兼容实验室电磁辐射、快速瞬变等10个项目的抗干扰试验，试验结果证 明其电磁兼容严酷等级达到了国家标准规定的最高等级。

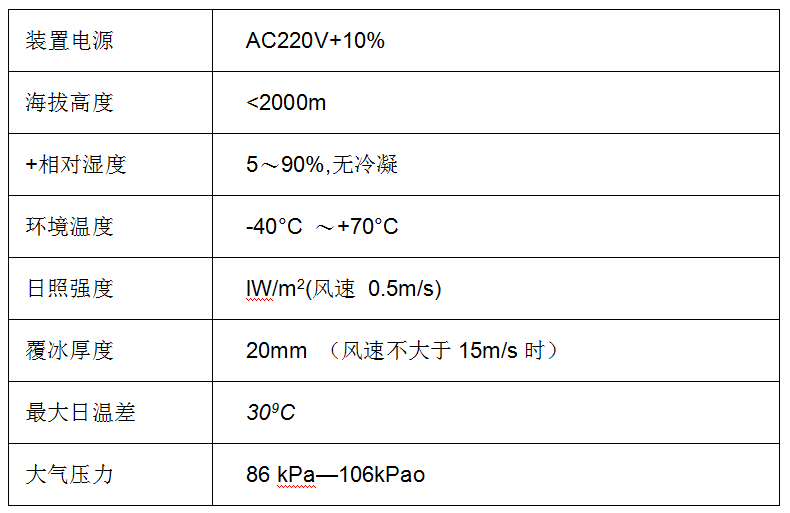

☛技术参数及使用环境

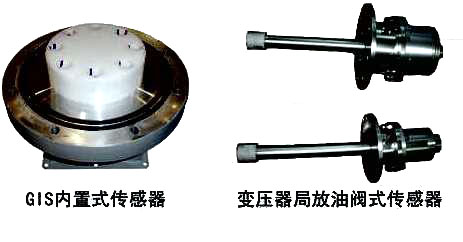

☛产品图片

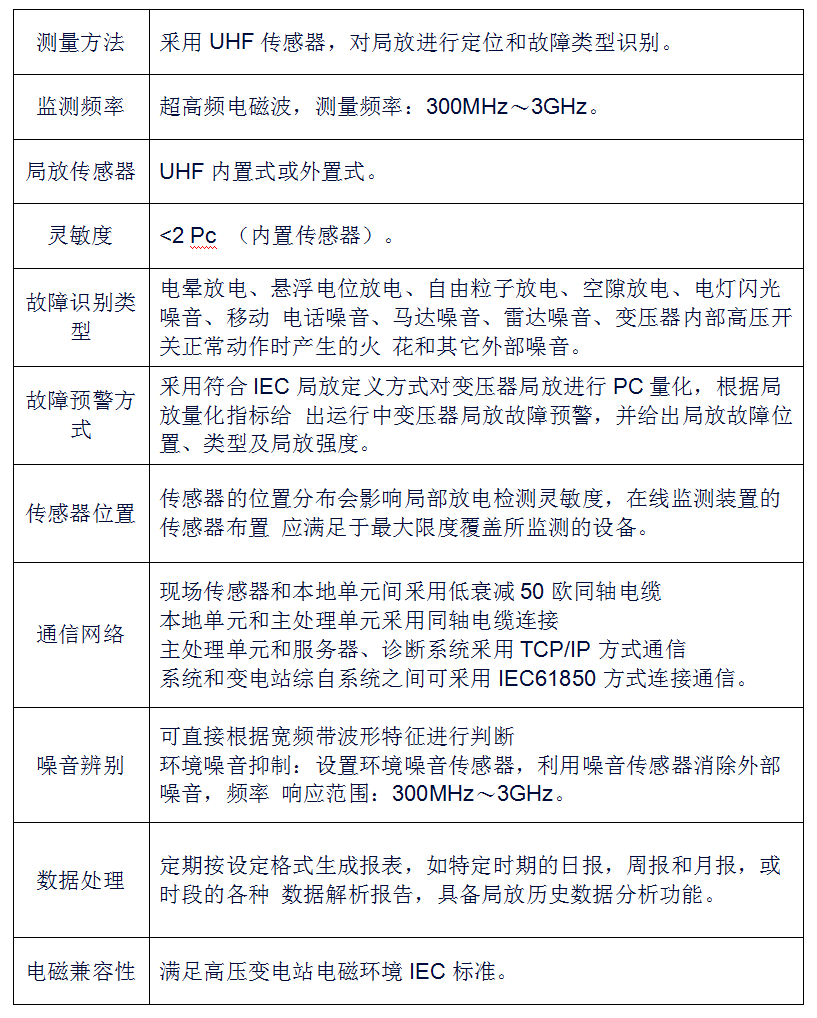

☛技术性能
