☛产品简介

ZWDX型高压带电显示闭锁装置主要是为GIS组合电器而设计的一种小型化在线检测装置，用于检测高压带电状态及对带电体侧的接地刀闸实现强制闭锁。本装置的传感器采用感应电场方式，不与带电体直接接触，安装简单方便，维护费用低，使用寿命长，安全可靠。本装置符合电力行业标准DL/T538“高压带电显示装置”的要求。并在中国电力科学研究院“电力工业电力设备及仪表质量检验测试中心”通过了全部型式试验。

ZWDX型高压带电显示闭锁装置是一种新型防止电气误操作装置，系感应式（非接触式）高压带电检测装置。该装置设计先进、结构合理，功能齐全、安全可靠，具有闪光显示、声响报警、故障自检及启动强制闭锁回路等功能，具有较高的灵敏度和可靠性。本装置适用

于交流50Hz、额定电压40.5~550kV的户外(也适用于户内）电气网络或设备上，用于反映带电状况，防止电气误操作。该装置安装在线路接地刀闸、母线接地刀闸及母线压变接地刀闸上，能起到防止带电误合接地刀闸的作用。该装置能与电磁锁，机械程序锁、微机闭锁等防误装置配合实施强制闭锁，是户外（户内）电气网络或设备上防止电气误操作的较理想的安全装置。

☛产品特点

■ 显示器：封闭式，小型化；

■ 传感器：内置电场感应式；

■ 闭锁单元：带闭锁接点，当三相线路中，只要有一相带电，闭锁继电器会强制闭锁，只有三相在线检测没有电压时，闭锁继电器接点才会打开。

■ 可靠性：感应式（非接触式）传感器，灵敏度高，安全可靠。

■ 经济性：传感器不与带电体直接接触，安装与检修时无需做局放试验，简单方便，维护费用低，使用寿命长。

■ 功能全：具有闪光、故障自诊断及故障强制闭锁。

■ 适应性：形式多样，可广泛应用于户内、户外、GIS组合电器及开关柜等各种场所。

☛产品工作原理

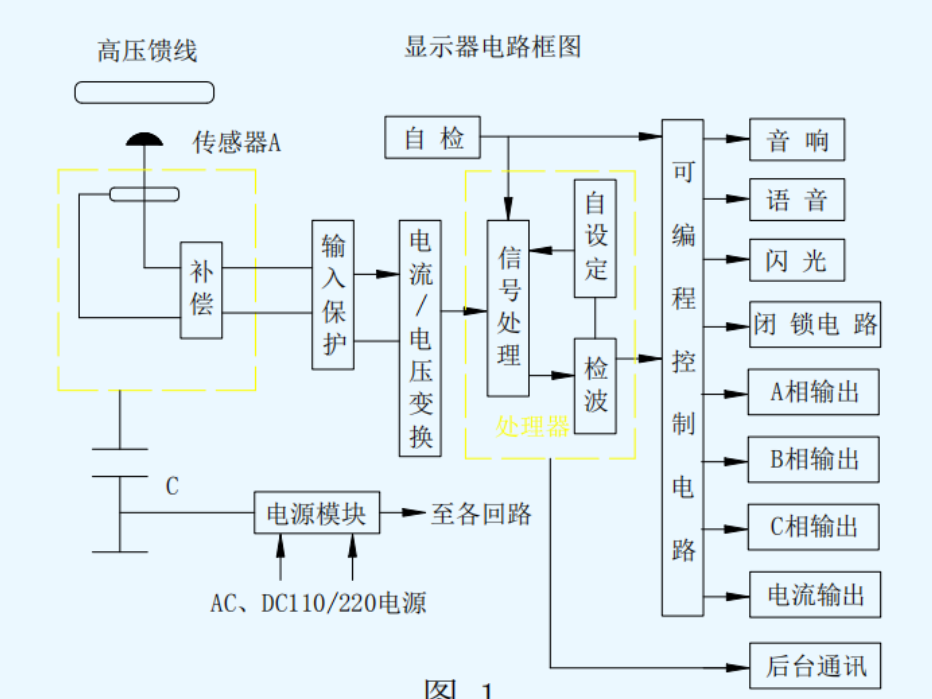

该装置是利用高压电场与传感器之间的电场耦合原理，在安全距离外进行感应式（非接触式）测量，其工作原理如图1所示。

高压带电显示闭锁装置由传感器，显示器二部分组成。传感器共三支，分别对“A、B、 C”三相带电体，与高压带电体无直接接触，并保持一定的距离。它接受高压带电体电场信 号，并传送给显示器进行比较判断： 当被测设备或网络带电时，“A、B、C”三相指示灯亮，“操作”指示灯熄灭，且输出强制闭锁信号。当被测设备或网络不带电时，“A、B、C”三相指示灯都熄灭，“操作”指示灯亮，同时 解除闭锁信号，可以进行设备操作。 装置采用分相控制，任何一相带电时，即闪光报警，并输出强制闭锁信号。当显示器失 去控制电源时，显示器输出强制闭锁信号，保持闭锁状态。

显示器上设有“自检”功能，当设备安装完毕即可自动检测显示器的各种模块功能，如果一切正常，当按下“自检”时，可以看到三相指示灯闪烁，闭锁继电器跳动，蜂鸣器响亮。

☛技术参数及使用环境

■ 周围空气温度：+40℃～-25℃；

■ 海拔高度：不超过 3000m；

■ 湿度条件：日平均不大于 95%，月平均不大于90%高湿度期间，温度骤变时可能出现凝露。

■ 周围空气没有明显受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。

■ 传感器起动电压：0.1～200V 调节

■ 各相带电状态输出继电器：220V/1A

■ 闭锁继电器输出继电器：220V/5A

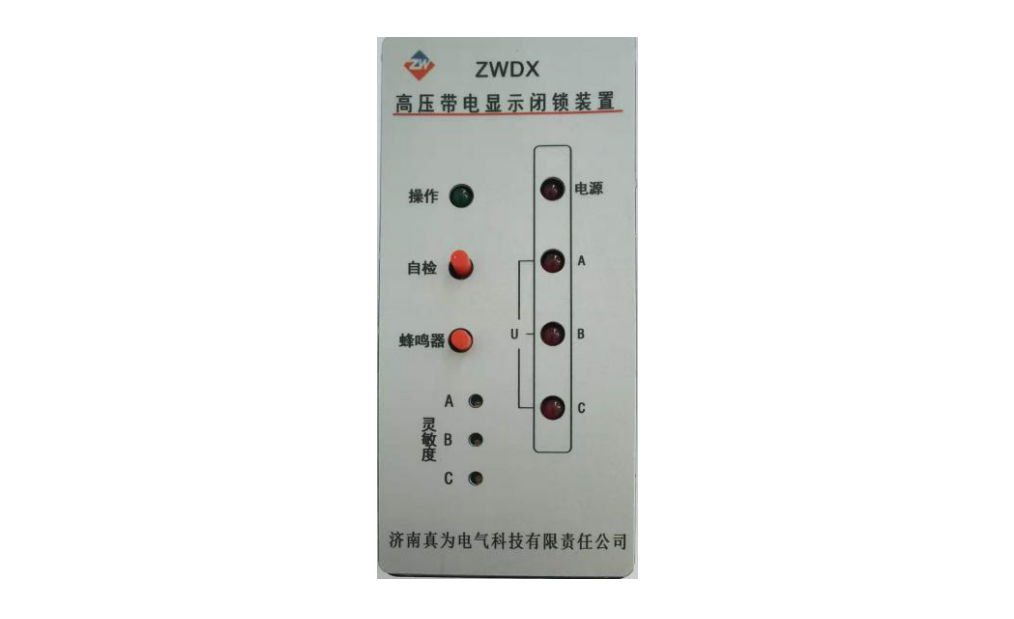

☛产品图片
