☛产品介绍

电缆故障测试仪用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，可进行电波测速，核定电缆长度等，并可建立电缆档案以便日常维护管理。还可对非运行电缆进行路径查找、测试埋深。

本套仪器采用多种探测方式，应用当代最先进的计算机技术及微电子技术，采用目前世界上最先进的多次脉冲法，波形明确易于识别，测距精度高。具有智能化程度高、功能齐全、使用范围广、测试准确、使用方便等特点。故障定点采用声音磁场同步追踪精确定点技术，故障定位简单、快速、准确、安全。

☛产品特点

■ 多种测距方法：

1. ● 低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。

2. ● 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。

3. ● 多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。

■ 200MHz实时采样：

1. ● 国内同类仪器最高采样频率，与国际最高水平接轨。

2. ● 提供最高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。

■ 触摸操作和机械按键两种操作方式

1. ● 触摸按键，操作更加灵活，具有手势操作功能。

2. ● 可以对光标进行拖拽，双击操作，定位更加简单、方便。

3. ● 兼容机械按键操作，五向按键，操作更加人性化。

■ LED大屏幕彩色液晶显示，界面友好：

1. ● 波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。

2. ● 7寸大屏幕液晶，160°可视角度，显示内容丰富、直观。

3. ● 功能菜单简单实用，功能强大。

■ 画中画暂存显示功能

1. ● 界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。

■ 嵌入式操作系统

1. ● 设计采用嵌入式操作系统Microsoft Windows CE 6.0+ARM9的结构设计，稳定的软件设计，更高的处理速度。

2. ● 专用的软件管理平台，完成软件升级、备份、还原等功能，使软件维护更加方便。

■ 标尺功能

1. ● 可以设置1个起点，10个接点，1个故障，1个全长。（详细操作见以后章节），直观显示电缆的基本情况，

2. ● 屏幕同时显示标尺和测试波形，使分析电缆波形更直观、更易懂。

■ 波形存储、计算机联机通讯：

1. ● 可在机内存储大量波形。

2. ● 使用U盘进行波形数据的导入导出。

3. ● 可以和计算机（台式机或笔记本机）连接，进行联机通讯。

4. ● 提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。

■ 电源管理：

1. ● 仪器在2分钟内没有任何操作时，将减弱背光；10分种没有操作，将自动关机，以减少电量消耗；当电池欠压时，仪器也将自动关机，以保护电池。

2. ● 内置聚合物锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。

3. ● 工作时间长：使用充满电的聚合物锂离子电池，仪器能连续工作5小时以上(电池老化后使用使用时间会缩短)。

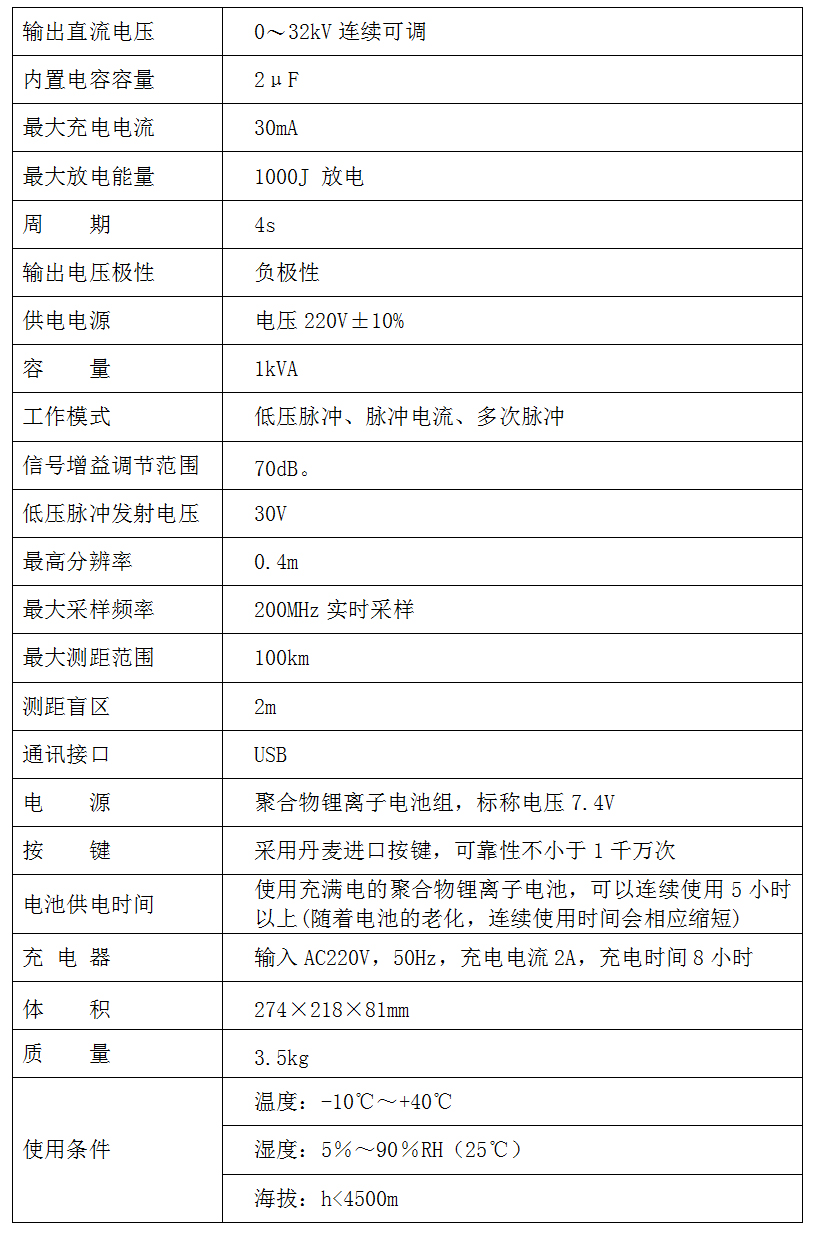

☛技术参数及使用环境

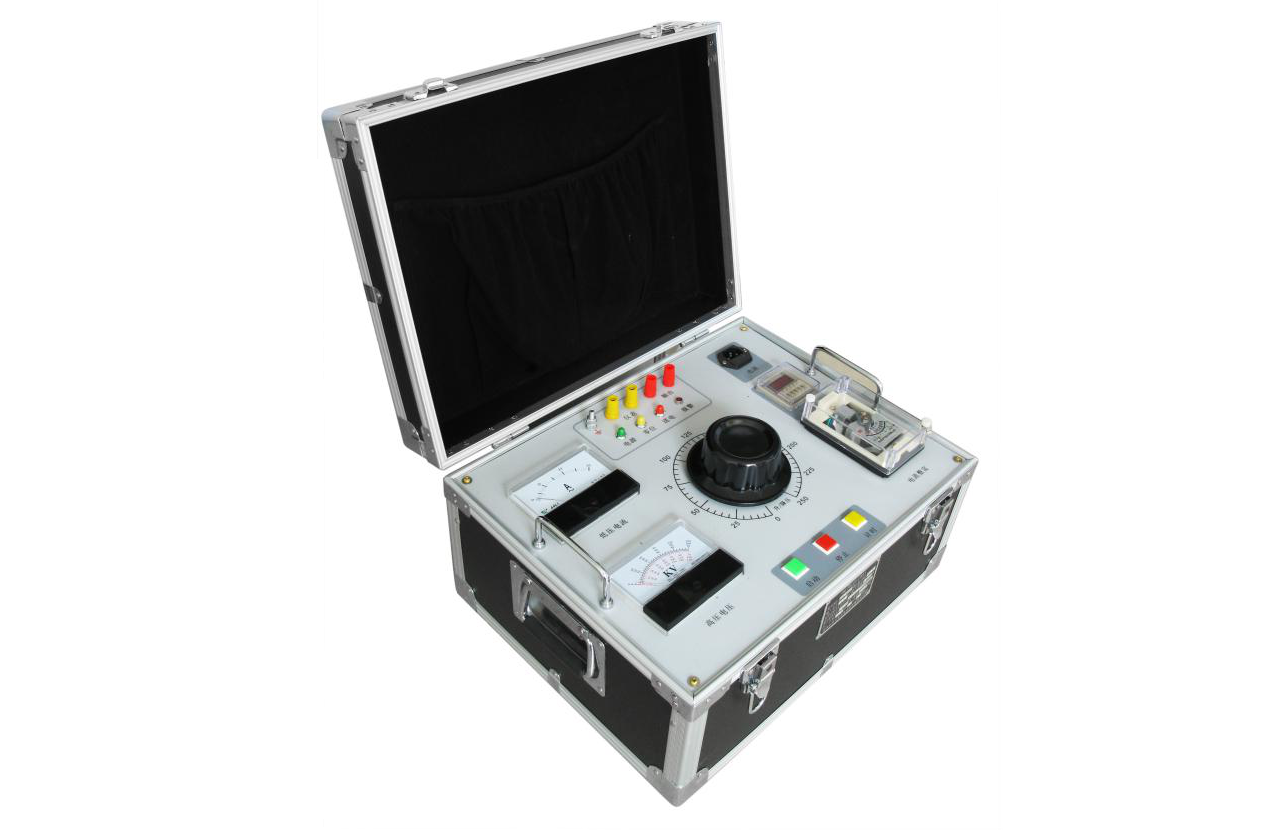

☛产品图片
