☛产品介绍

SF6泄露报警系统集多重监测功能于一身主要针对最重要的SF6气体和O2超标报警，并兼有温度、湿度等环境数据的辅助监测功能。完全符合《电业安全工作规程》要求。微量监测技术能发出早期现场警报，并指示气体泄漏位置，及时通知危险地点内人员疏散，寻找及消除泄漏源，保护运行设备。可以通过RS485或RS232总线将数据发送到远程控制中心，控制中心也可以直接远距离查询、控制监控系统。

☛产品特点

■ 早期现场报警

本产品具有微量监测技术，能发出早期现场警报，指示气体泄漏位置，及时通知危险地点内人员疏散，并自动启动风机通风，寻找及消除泄漏源，保护运行设备。

■ 多重检测功能齐全

不仅具有SF6气体和氧气体含量检测功能，还能对温度和湿度等环境数据进行检测，完全符合《国家电网公司电力安全工作规程》和《国家电网公司十八项电网重大反事故措施》的要求。

■ SF6气体泄漏监测报警点可由用户自行设定

SF6气体泄漏监测报警点可由用户根据需要自行在50~1500ppm之间设定。

■ 多区域监测

最多可对三个以上区域同时进行监测，更符合现场实际监测需要。

■ 现场总线设计

一根电缆连接所有变送器和主机，可分立可组合，具有很高的现场适应性。

■ 多点组网检测

不限监测点同时检测，满足大工程项目需要，提高检测可靠性。

■ 遥测遥信遥控能力。

■ 海量历史数据记录。

☛产品组成

系统分为三大模块：

■ 采集器：包括温湿度采集器和SF6/O2采集器，主要完成各测量点温度和湿度的测量以及SF6和O2定量分析；

■ 主机及辅助功能模块，主要完成各模块协调工作，显示、报警；

■ 风机控制器，主要完成启动风机的功能。

☛工作原理

当环境中SF6气体浓度或氧气含量发生变化时，SF6气体变送器能立刻捕捉到这一变化，并将检测到变化量数据转换成数字信号，通过RS－485现场总线传送到系统主机，系统主机一方面将变送器传来的采集数据在显示屏上显示出来，另一方面，通过运算分析，与储存在主机内的存储器上的各种固有参数进行比较，作出判断——各项数据是否超标。当SF6浓度高于报警设定值（一般为1000ppm）或氧气含量低于报警设定值18%时，系统主机将自动进行声光、语音报警，同时启动风机进行通风，并向远动上传报警信号。

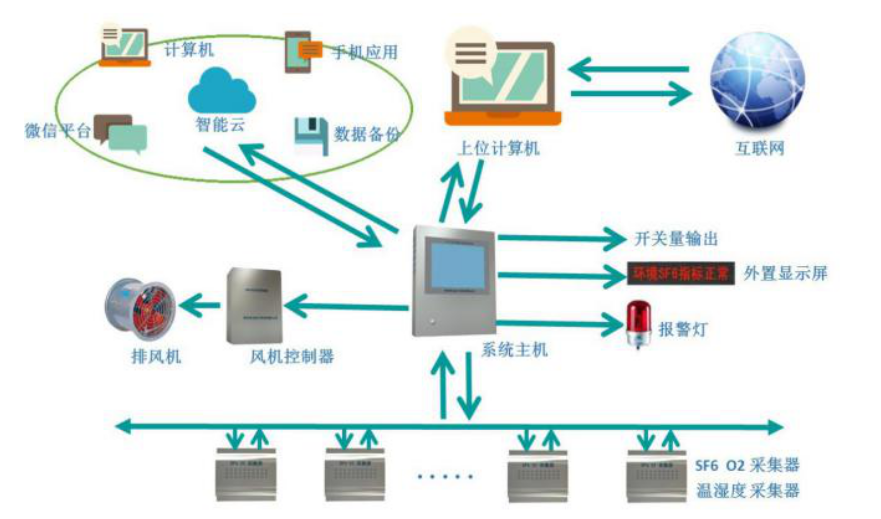

☛报警系统原理框图

☛技术参数及使用环境

■ 先进的气体传感器

精选进口气体传感器，最低能检测到环境中50ppm的SF6气体，报警误差＜5%，氧气报警误差＜0.5%。

■ 精选优质元器件

关键元器件和集成电路均采用工业级、甚至军级产品，大大提高产品在不同环境条件下的适应能力，提高了产品质量。

■ 宽电压设计，方便现场使用AC185~265V、DC110V/220V电压适应，满足现场不同电源要求。

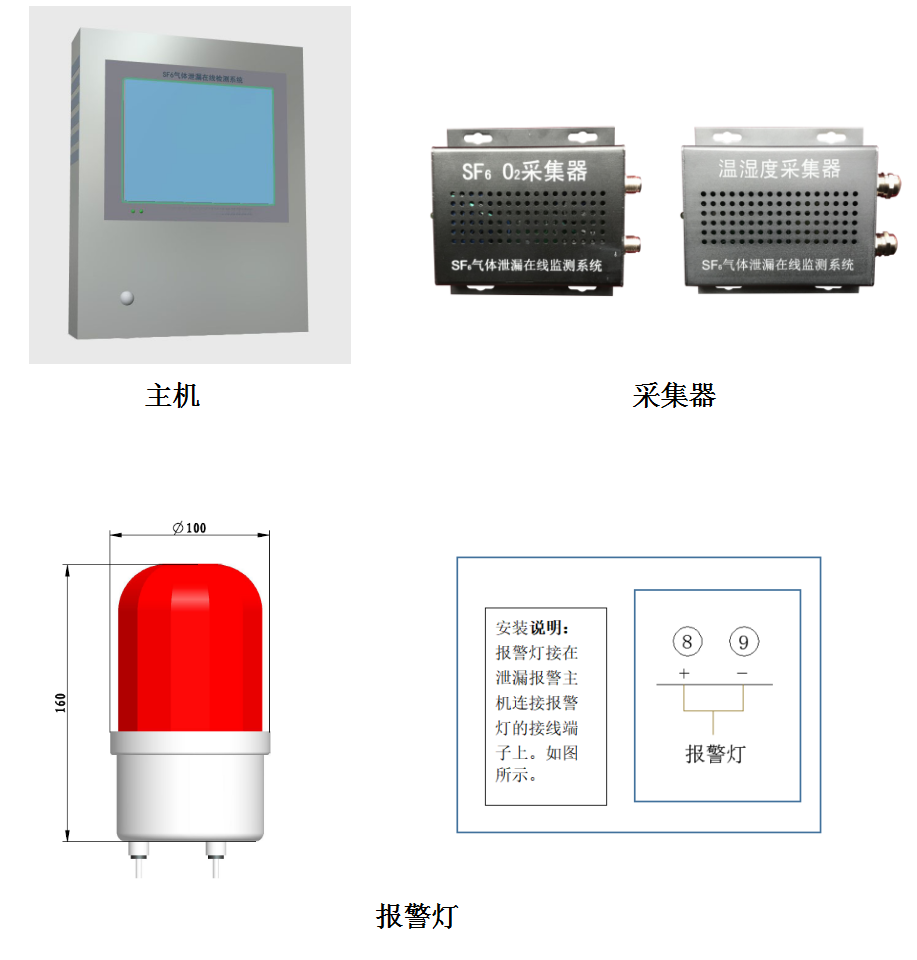

☛产品图片

☛报警灯外形尺寸图
